產品詳情
1、概述

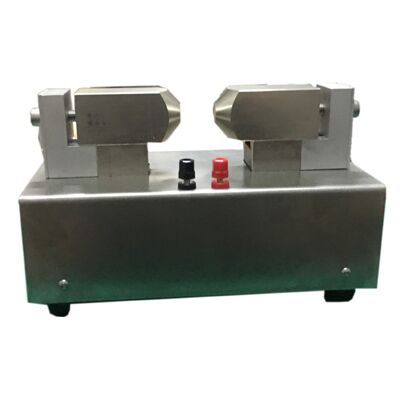

1.1、PEM-25電磁鐵電磁場采用單扼臥式結構、自然冷卻方式的小型臺式桌上電磁鐵，具有視野開闊、外形美觀、結構可靠、磁場強度高、磁場強度大小調節方便的特點。
1.2、電磁場工作氣隙調節輕便靈活，極頭極柱一體化結構設計、V型槽結構調節工作氣隙大小，調節裝卸方便，極面直徑為20mm，工作氣隙最大為50mm。
1.3、小型電磁鐵工作氣隙結構調整采用力田專利技術設計。
1.4、小型電磁鐵既可用于磁場參數的測量，也可在小氣隙時用于試樣產品的磁化與磁場試驗、測試等。
1.5、PEM-25電磁鐵的主要特點是小型輕量，可滿足特殊情況的實驗測試要求。
2、技術參數
2.1、極柱：40mmX40mm
2.2、極面：Φ20mm
2.3、工作氣隙：0～50mm連續可調
2.4、磁感應強度：工作氣隙35mm時，H ≥ 0.2T
2.5、最大磁場：工作氣隙5mm時，H ≥ 1.5T
2.6、剩磁：氣隙10mm時，H ≤2mT
2.7、工作電流：DC 0～5.0A
2.8、線包絕緣電阻：＞10MΩ
2.9、冷卻方式：自然風冷。
2.10、電磁鐵尺寸：260 mm（L）×180mm（W）×200mm（H）
2.11、重量： 26kg
3.0、磁場參考表
|
電流 |
工作氣隙 |
|||||||||
|
5mm |
10mm |
15mm |
20mm |
25mm |
30mm |
35mm |
40mm |
45mm |
50mm |
|
|
磁場強度mT |
||||||||||
|
1A |
415 |
205 |
135 |
98.5 |
76 |
62 |
51 |
43 |
38 |
34 |
|
2A |
823 |
405 |
264 |
195 |
150 |
123 |
100 |
85 |
75 |
67 |
|
3A |
1195 |
601 |
395 |
290 |
223 |
184 |
151 |
127 |
112 |
100 |
|
4A |
1413 |
753 |
504 |
380 |
292 |
240 |
200 |
168 |
147 |
131 |
|
5A |
1530 |
825 |
567 |
430 |
338 |
280 |
236 |
200 |
176 |
155 |
