產品詳情
1.概述

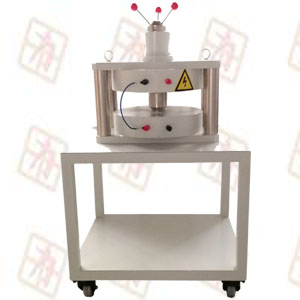

PEM-60L立式電磁鐵主要用于磁滯現象研究，磁化系數測量，霍爾效應研究，磁光實驗，磁場退火，核磁共振，電子順磁共振，生物學研究，磁性測量, 磁性材料取向等.
PEM-60L立式電磁鐵磁場是根據電磁感應原理，電流源對勵磁磁場線包供直流電流，并由導磁回路聚磁產生強磁場，調節氣隙大小，改變極面直徑，改變工作電流均可改變工作氣隙磁場。
2、特點
2.1、PEM-60L立式電磁鐵采用四柱H形結構，具有視野開闊，外形美觀，結構可靠，高磁場強度、磁場調節方便等特點。
2.2、工作氣隙調節輕便靈活，極面極柱一體結構，漏磁小，極面直徑最大為Ф80mm（出廠60mm），工作氣隙最大為60mm（其他氣隙可定制）。
2.3、PEM-60L立式電磁鐵的工作氣隙調整結構采用螺紋軸承結構，調節工作氣隙輕松方便。
2.4 PEM-60L立式電磁鐵既可用于磁效應參數測量
3.0、主要技術參數
3.1、極面直徑：60
3.2、工作氣隙：0～60mm連續可調。
3.3、磁感應強度：工作氣隙20mm時，H≥1.2T；工作氣隙60mm時，H≥0.5T；
3.4、最大磁場：工作氣隙5mm時，H＞2T
3.5、剩磁：氣隙10mm時≤5mT
3.6、工作電流：DC 0～12A
3.7、線包絕緣電阻：＞10MΩ
3.8、冷卻方式：自然風冷卻
3.9、磁場尺寸：500W×280D×300H
3.10、支架尺寸：700W×600D×600H
3.11、重量：100kg
4、磁場參數表:
|
電
流 |
工作氣隙 |
||||||
|
5mm |
10mm |
20mm |
30mm |
40mm |
50mm |
60mm |
|
|
磁場（mT） |
|||||||
|
1A |
460 |
248 |
130 |
85 |
66 |
51 |
42 |
|
2A |
892 |
470 |
245 |
160 |
125 |
94 |
80 |
|
3A |
1255 |
690 |
360 |
236 |
183 |
139 |
117 |
|
4A |
1505 |
900 |
475 |
314 |
243 |
184 |
155 |
|
5A |
1668 |
1075 |
587 |
390 |
301 |
228 |
192 |
|
6A |
1808 |
1215 |
695 |
467 |
360 |
274 |
230 |
|
7A |
1922 |
1323 |
796 |
541 |
417 |
319 |
267 |
|
8A |
2000 |
1420 |
886 |
614 |
475 |
364 |
304 |
|
9A |
|
1506 |
962 |
683 |
531 |
408 |
341 |
|
10A |
|
1583 |
1028 |
749 |
586 |
452 |
378 |
|
11A |
|
1650 |
1088 |
808 |
638 |
496 |
414 |
|
12A |
|
1705 |
1140 |
861 |
686 |
538 |
450 |
|
13A |
|
1754 |
1186 |
910 |
731 |
578 |
485 |
|
14A |
|
1797 |
1226 |
953 |
772 |
617 |
518 |
|
15A |
|
1837 |
1262 |
991 |
810 |
654 |
549 |
